十四屆全國運動會15日在陜西西安開幕，這是西北地區最大的體育場——西安奧體中心，一場精彩的開幕式在當晚拉開帷幕。

        這座體育館設計最大的亮點就是它的金屬屋頂，它采用了西安市的花朵——石榴花。根據參加建設工程的中建二局建設者介紹，他們僅用90天就完成了5.8萬平方米的金屬屋面施工，讓“石榴花”在全世界驚艷。



28片“花瓣”造“城市符號”

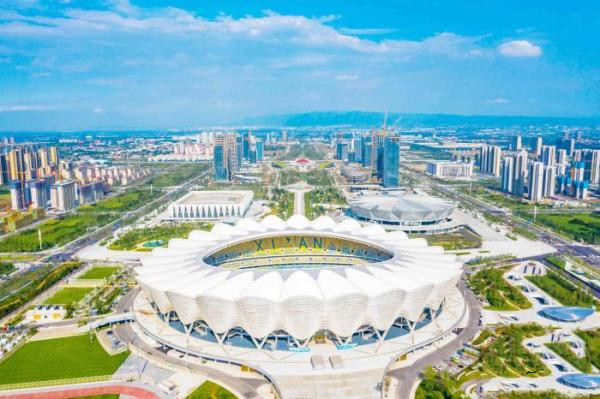

        西安奧體中心體育場的建筑形態取自西安市花石榴花，建筑面積15.2萬平方米，可同時容納6萬觀眾。與此同時，體育場也是國內第一個實現5G全覆蓋的智慧體育場。

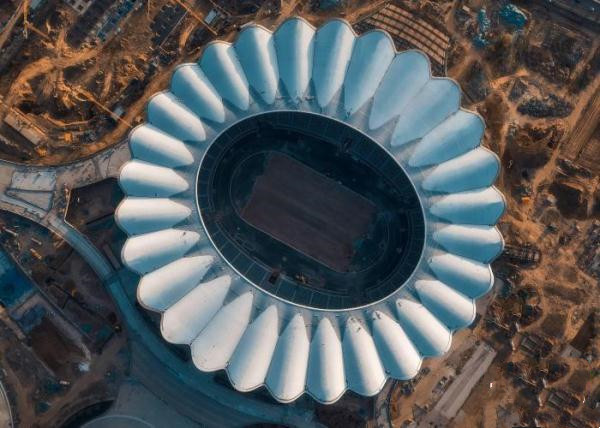

        從天而降，這個體育場就像一朵由28個花瓣構成的碩大“石榴花”，寓意“絲路啟航，盛世花開”。中建二局安裝隊利用28個“花瓣”單元，形成了花的抽象形態。

        在構思精巧的造型背后，是繁重的設計。28個“花瓣”有7個不同的造型，有些屋頂高差達到10米，整座體育場的異形結構更是多達6020塊。

        獨到的屋頂設計，營造出豐富絢麗的外立面效果。2020年5月，世界著名的專業體育場數據網站 StadiumdB公布了“2020年度全球最佳球場”的評選結果。西安奧體中心體育場獲得“2020年度全球最佳體育場TOP10”，成為中國年度中國唯一上榜的體育場。



毫米級微調搭高空“手術臺”

        5.8萬平方米的金屬屋面面積相當于10個標準足球場大小，整體呈異形的空間曲面結構，而6020塊板中只有4塊完全相同。本工程采用“BIM+3D掃描”技術，分三步實施量體裁衣。

        BIM建模。根據建筑外形模型，安裝公司的金屬屋面深化設計小組為工程的金屬屋面系統18000根檁條和6000多個面板搭建了三維模型。接下來是三維掃描。利用三維掃描機器人掃描現場鋼結構主體，提取實體的點云數據、去噪、反處理后，得到了基本實體點云模型。合模分析。對點云模型和原設計模型進行整體導入 BIM比對，確定結構設計與現場實際安裝結構的偏差值。



90天攻堅再現“西安速度”

        傳統的金屬屋頂建模工作需要幾個月，該項目采用 Grasshopper參數化設計，使得計算機可以根據設計的算法自動生成模型結果。相對于手工輸入數據，節省30天的建模時間，縮短15天的工期，節省材料和安裝安裝費用1000萬元。

        屋檐最高處約58米，工程團隊采用“組合式”拼裝技術，將構件分成數百個單元進行地面拼裝、片式吊裝、高空對接，再運用大型吊裝設備整體吊裝就位，并運用大型吊裝設備整體吊裝就位。

        2019年10月20日，項目團隊來到施工現場，共同觀看最后一塊面板的安裝。這塊僅一毫米厚的鋁鎂錳合金板是屋頂安裝的最后一道工序。
